Самая тонкая эффективная звукоизоляция,
Применение сендвич-панелей ЗИПС

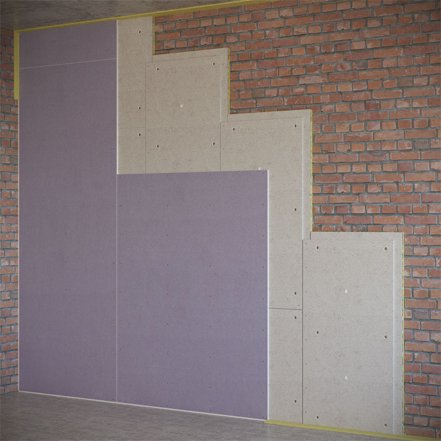

Панели ЗИПС монтируются напрямую к стене через специальные виброузлы. Предварительный монтаж профильного каркаса не требуется! Это позволяет существенно упростить монтаж и ускорить работу.
Для звукоизоляции стен используются панели ЗИПС-Модуль, ЗИПС-Вектор, ЗИПС-Синема, ЗИПС-III-Ультра или ЗИПС-Z4.
Нужный тип панелей подбирается по параметрам толщина-эффективность, а также с учетом нюансов монтажа. Например, звукоизолирующая конструкция на базе ЗИПС-Z4, при толщине 55 мм дает ДОПОЛНИТЕЛЬНУЮ звукоизоляцию по воздушному шуму - от 13 до 15 дБ, допускает монтаж на стены с неровностями до 50 мм без предварительного выравнивания штукатуркой. Система на базе ЗИПС-III-Ультра при той же толщине дает ДОПОЛНИТЕЛЬНУЮ звукоизоляцию по воздушному шуму - от 11 до 13 дБ, и монтируется на предварительно выровненную поверхность.

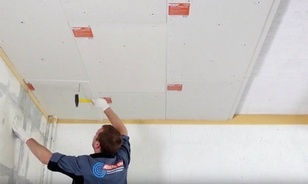

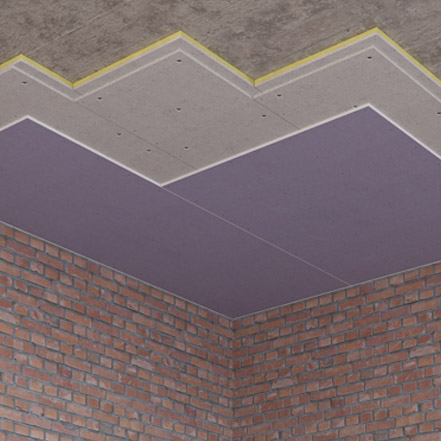

Панели ЗИПС монтируются напрямую к потолку через специальные виброузлы. Предварительный монтаж профильного каркаса не требуется! Это позволяет существенно упростить монтаж и ускорить работу.
Для звукоизоляции потолков используются панели ЗИПС-Модуль, ЗИПС-Вектор, ЗИПС-Синема, ЗИПС-III-Ультра или ЗИПС-Z4.
Нужный тип панелей подбирается по параметрам толщина-эффективность, также учитывается состояние потолка. Например, базовая конструкция ЗИПС-Вектор, при толщине 53 мм дает ДОПОЛНИТЕЛЬНУЮ звукоизоляцию по воздушному шуму - от 9 до 11 дБ, но монтируется строго на предварительно выровненную поверхность. Для потолков, имеющих неровности подойдут панели ЗИПС-Z4, которые не только выполняют звукоизолирующую функцию, но и позволяют выравнивать неровные поверхности с перепадами до 50 мм без использования дополнительной штукатурки.

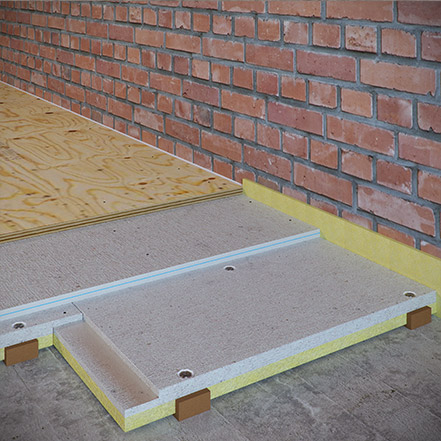

Применение панелей ЗИПС-ПОЛ позволяет не только избежать влажных процессов при устройстве звукоизоляции пола, но и обеспечить улучшение звукоизоляции перекрытия как по ударному, так и по воздушному шуму. Панели устанавливаются на виброопоры непосредственно на выровненное перекрытие и обшиваются фанерой, на которую можно укладывать финишное покрытие. Стяжка не требуется!
Для звукоизоляции пола применяются панели ЗИПС-ПОЛ Модуль и ЗИПС-ПОЛ Вектор. Нужный тип панелей подбирается по параметрам толщина-эффективность.
Например, звукоизолирующая конструкция на базе ЗИПС-ПОЛ Вектор, при толщине всего 80 мм дает ДОПОЛНИТЕЛЬНУЮ звукоизоляцию по ударному шуму - 32 дБ, а по воздушному шуму - от 6 до 8 дБ!
Для тех, кто любит цифры:
панелей ЗИПС выпущено с момента начала производства
толщина звукоизолирующей конструкции ЗИПС-Вектор
индекс изоляции воздушного шума ЗИПС-III-Ультра на бетонной стене толщиной 160 мм
В чём секрет ЗИПС?

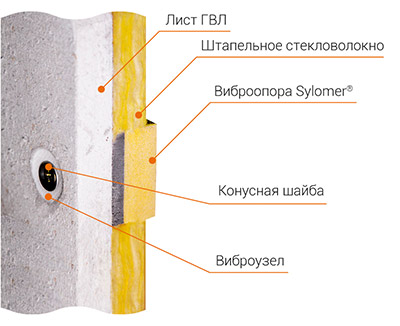

Основной принцип дополнительной звукоизоляции массивных конструкций известен давно: должны применяться легкие многослойные облицовки с чередованием звукопоглощающих и звукоотражающих слоев. Звуковая волна, поочередно преодолевая слои, поглощается, отражается в обратном направлении, снова поглощается и таким образом затухает. Слоистая структура ЗИПС-панелей идеально соответствует описанному принципу.
Одна из важнейших задач в любой звукоизолирующей системе – обеспечить крепеж, который будет препятствовать передаче шума от изолируемой поверхности на внешнюю сторону конструкции. В каркасных конструкциях этот вопрос решается применением виброподвесов. В панелях ЗИПС с этой задачей успешно справляются виброузлы. Крепеж панелей происходит исключительно через них. Принцип крепления ЗИПС панелей через виброузлы также как и их конструкция запатентован.

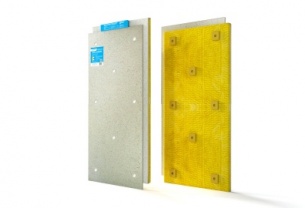

Для опоры на стену или перекрытие в конструкции ЗИПС-III-Ультра применяются 8 специальных виброизоляторов из материала Sylomer. В свободном состоянии опоры выступают более чем на 10 мм над плоскостью сэндвич-панели, но при монтаже они поджимаются, за счет чего достигается нежесткое крепление к поверхности, а также образуется миллиметровый зазор между изолируемой поверхностью и акустической ватой на задней поверхности панели, снижающий прямую передачу шума.

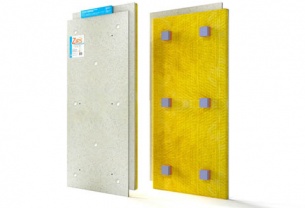

А что нового в ЗИПС-Z4?
Новыми элементами панели являются 6 регулируемых опор из материала Sylomer, которые выполняют 2 функции: точную регулировку плоскости звукоизолирующей облицовки и снижение передачи вибраций через структуру звукопоглощающего материала. Регулировка относа панели от стены или потолка осуществляется с помощью шестигранных регулировочный винтов, доступных с лицевой стороны панели. Это позволяет получить ровную поверхность при перепадах исходной стены до 20 мм, а в случае применения дополнительных ST-прокладок (идут в комплекте) – до 50 мм. В исходном состоянии данные опоры выступают более чем на 5 мм над плоскостью сэндвич-панели, но при монтаже на ровную поверхность они поджимаются, и минимальная толщина системы вместе с финишным слоем гипсокартона составляет 55 мм.
Монтаж ЗИПС? Проще простого!
Монтаж классической каркасной звукоизоляции сопряжен с серьезными сложностями и занимает много времени, поскольку составная конструкция складывается из большого количества различных материалов (виброподвесы, профили, акустическая вата, обшивные триплексы, ГКЛ, ГВЛ и т.п.).
С ЗИПС все ГОРАЗДО ПРОЩЕ! Панели ЗИПС крепятся напрямую к изолируемой поверхности. В результате монтаж проходит в разы быстрее и его вполне реально провести своими силами, без привлечения строителей. Не верите? Смотрите видео!
А для того, чтобы Вы не ошиблись при монтаже, мы подготовили подробную фотоинструкцию, сняли видео-гайдлайны и разработали весь набор необходимых инженерных решений.
Библиотека видео-роликов про ЗИПС
Всё о панелях ЗИПС-Z4 и реальный тест звукоизоляции
ЗИПС-Z4: отвечаем на вопросы и испытываем на прочность
Инструкция по монтажу панельной системы ЗИПС-Z4
ЗИПС-Z4 Звукоизолирующая панельная система 4-го поколения
Представляем бескаркасную систему звукоизоляции третьего поколения ЗИПС-III-УЛЬТРА
Инструкция по монтажу ЗИПС-III-Ультра на стены
Инструкция по монтажу ЗИПС-III-Ультра на потолок
Видеоинструкция по монтажу звукоизолирующей панельной системы ЗИПС

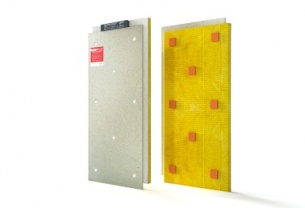

ЗИПС панели для стен и потолков конструктивно отличаются от ЗИПС-панелей для пола. Это разные продуктовые линейки. Серия панелей для пола называется ЗИПС-ПОЛ. Пожалуйста, учитывайте это при выборе!
- Размеры панели: 1200х600х43 мм
- Толщина ЗИ системы: 55 мм
- ΔRw: 13 – 15 дБ
Крепеж в комплекте.
- Размеры панели: 1200х600х43 мм
- Толщина ЗИ системы: 55 мм
- ΔRw: 11 – 13 дБ
Крепеж в комплекте.

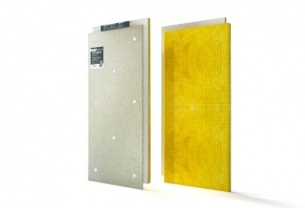

- Размеры панели: 600х1200х40 мм
- Толщина ЗИ системы: 53 мм
- ΔRw: 9 – 11 дБ
Крепеж в комплекте.
- Размеры панели: 600х1200х70 мм
- Толщина ЗИ системы: 83 мм
- ΔRw: 12 – 14 дБ
Крепеж в комплекте.

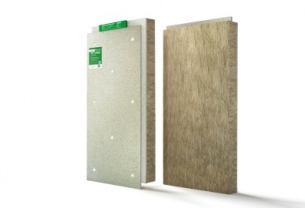

- Размеры панели: 600х1200х120 мм
- Толщина ЗИ системы: 133 мм
- ΔRw: 16 – 18 дБ
Крепеж в комплекте.
Пожалуйста, уточняйте цены материалов у менеджеров Acoustic Group.
Как правильно выбрать ЗИПС? Сравнительная таблица
| Система | Для звукоизоляции чего рекомендуется применять | Эффективность, дБ | Общая толщина, мм | От каких шумов спасает | Супер сила и когда применять |
|---|---|---|---|---|---|
| Зипс-Вектор | Пенобетон, кирпич, пазогребневый блок | △Rw до 11 дБ | 53 | Разговоры, телевизор, радио | Самая тонкая панель из семейства ЗИПС. Чаще всего используется для звукоизоляции стен и перегородок. |

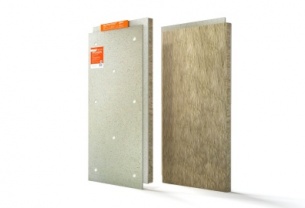

| Зипс-Модуль | Кирпич, Бетон | △Rw = 14 дБ | 83 | Громкие разговоры, крики, телевизор, лай собаки, шум воды | Эффективная система, подойдет в 80% случаев для решения всех бытовых проблем |
| Зипс-Синема | Бетон, кирпич | △Rw = 18 дБ | 133 | Громкие разговоры, крики, телевизор, лай собаки, шум воды, шум от громкой аудиосистемы или домашнего кинотеатра | Самая эффективная система звукоизоляции из всей линейки ЗИПС. Применив данную систему, можно с уверенностью считать, что сделан максимум из возможного. |
| Зипс III-Ультра | Пенобетон, кирпич, бетон | △Rw = 13 дБ | 55 | Громкие разговоры, крики, телевизор, лай собаки, шум воды | Топовая система по соотношению толщина/эффективность. При небольшой толщине дает очень высокий показатель дополнительной звукоизоляции и подходит для решения 80% задач. |
| Зипс Z4 | Пенобетон, кирпич, бетон | △Rw = 15 дБ | 55 | Громкие разговоры, крики, телевизор, лай собаки, шум воды | Флагман семейства. Система для тех, кто умеет считать деньги и ценит свое время. Позволяет не просто получить высокую эффективность при маленькой толщине, но еще и выравнивать поверхность с помощью регулировочных опор, избегая мокрых процессов. |
- Размеры панели: 1200х600х45 мм
- Толщина ЗИ системы: 83 мм
- ΔLnw: 32 дБ
- ΔRw: 6 – 8 дБ
- Размеры панели: 1200х600х75 мм
- Толщина ЗИ системы: 113 мм
- ΔLnw: 38 дБ
- ΔRw: 7 – 9 дБ
Пожалуйста, уточняйте цены материалов у менеджеров Acoustic Group.
Как правильно выбрать ЗИПС? Сравнительная таблица
| Система | Для звукоизоляции чего рекомендуется применять | Эффективность, дБ | Общая толщина, мм | От каких шумов спасает | Супер сила и когда применять |
|---|---|---|---|---|---|
| Зипс Пол вектор | Бетонные перекрытия | △Rw = 8 дБ △Lnw = 32 дБ |
80 | Не очень громкие разговоры, телевизор или шум от ходьбы | Самая тонкая система для звукоизоляции пола без мокрых процессов |

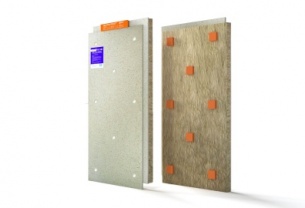

| Зипс Пол Модуль | Бетонные перекрытия | △Rw = 9 дБ △Lnw = 38 дБ |
110 | Громкий шум от телевизора, радио и разговоров. Для снижения ударного шума | Хорошая полноценная система звукоизоляции, не требующая мокрых процессов. Позволяет спрятать коммуникации в поглощающем слое. |
Вопросы-ответы по ЗИПС и звукоизоляции
-
Какие ограничения есть на применение ЗИПС-панелей
До последнего времени единственным существенным ограничением для применения ЗИПС-панелей было требование по предварительному выравниванию звукоизолируемой поверхности. Однако в системе ЗИПС-Z4 это ограничение отпало. В то же время при монтаже чего-либо на стены и потолки важно учитывать из несущую способность.
-
Достаточно ли провести изоляцию одной стены или надо звукоизолировать все?
Бывает так, что после звукоизоляции ТОЙ САМОЙ стены шум не пропадает полностью, хотя и становится тише. Это связано с тем, что звуковые волны передаются через стыки на примыкающие поверхности, и вы слышите шум, который исходит от других стен, от потолка, от пола.
Лучшая звукоизоляция - это звукоизоляция по принципу "комната в комнате", когда звукоизолируют абсолютно все поверхности (стены, пол, потолок). Однако это не означает, что звукоизоляция отдельно взятой стены не даст эффекта. Обычно шум значительно снижается.
В то же время, если достижение абсолютного результата для Вас действительно важно, мы настоятельно рекомендуем перед проведением работ проконсультироваться с инженером-акустиком.
-
Можно ли на стену, зашитую ЗИПСами что-нибудь повесить?
Можно. Если речь о картине или небольшой полочке - вообще без проблем. Если же Вы решили повесить что-то действительно тяжелое, при монтаже потребуется предусмотреть закладные. По этому поводу лучше заблаговременно проконсультироваться у специалистов.
-
Смогу ли я сам смонтировать ЗИПС у себя в квартире?
Да, конечно. Правда, скорее всего, вам потребуется помощник. Тяжеловато одновременно держать панель и прикручивать ее. Особенно это критично при проведении работ по звукоизоляции потолка.
-
Вы говорите, что ЗИПС - самая тонкая звукоизоляция, но я видел рекламу материалов, которые гораздо тоньше!
К сожалению, многие не чистые на руку продавцы вводят потребителей в заблуждение. Нет, чаще всего они не врут. Просто немного не договаривают :-)
Помните сказку про кашу из топора? К топору там требовалось совсем немножко, самая малость, дополнительных ингридиентов - крупа, соль и масло. Так и тут. Те самые тонкие материалы обычно являются всего лишь частью звукоизолирующей конструкции, которую Вам потребуется соорудить для достижения реального результата.
К примеру, утяжеленный винил, приклеенный на стену, не даст никакого существенного эффекта. Его применяют ТОЛЬКО, как часть сендвича в каркасных звукоизолирующих конструкциях.
В отдельных случаях заметно повысить звукоизоляцию стен можно с помощью триплексных решений толщиной около 25 мм. Однако это возможно только для стен с крайне слабой исходной звукоизоляцией. Суммарный показатель звукоизоляции не будет очень большим. Но осязаемый эффект получится, благодаря низкой базе. Мы можем предложить Вам и такие решения. Но возможность их применимости в вашем конкретном случае надо обязательно обсуждать с инженерами-акустиками.
-
Что кроме ЗИПС-панелей понадобится для устройства звукоизолирующей облицовки?
ЗИПС-панели крепятся непосредственно к изолируемой поверхности. Весь необходимый крепеж поставляется в комплекте. Но кое-что еще вам все-таки придется приобрести.
Для улучшения ЗИ-характеристик, а также для повышения прочности облицовки ЗИПС-панели обшиваются специализированным утяжеленным гипсокартоном AKU-line. Для того, чтобы на переднюю поверхность панелей не передавался шум по примыканиям, потребуется проложить периметр звукоизолирующей прокладкой Вибростек-М. Швы на стыках заполняются виброизолирующим герметиком Вибросил.
Таким образом кроме панелей ЗИПС вам потребуется ГКЛ AKU-line и саморезы для их крепления, а также специализированные аксессуары: звукоизолирующая прокладка Вибростек-М и виброизолирующий герметик Вибросил. Рассчитать необходимое количество материалов и смету Вам помогут наши менеджеры.
Результаты реальных натурных измерений для звукоизолирующих конструкций ЗИПС, смонтированных на разные стены
Цветовая карта классов звукоизоляции поможет определить реальный эффект применения системы. Чем выше буква, тем выше класс. Цветовой градиент идет от зеленого (максимальная защита) до красного (минимальная защита). Подробнее о классификации можно почитать в этом документе:
Принцип работы сэндвич-панелей ЗИПС запатентован на территории РФ. Также вся продукция ЗИПС прошла обязательную и добровольную сертификацию в России, Украине, Беларуссии, Казахстане. Сейчас идет процесс сертификации продуктов по стандартам ЕС. Панели ЗИПС выходят на европейский рынок. Предварительно проведенные опросы и исследования рынка нашими партнерами показали большую заинтересованность в ЗИПС у европейских потребителей.
Сертификат соответствия
Пожарный сертификат
Гигиенический сертификат
Протокол акустических измерений
Отчет по лабораторным исследованиям акустических свойств
Сертификат соответствия ISO
Свидетельство на товарный знак ЗИПС
ZIPS-III-Ultra, sandwich-panel. Declaration of Performance ZU-070319EN
Мы поможем Вам посчитать необходимое количество материалов, их стоимость, а также поможем при необходимости подобрать квалифицированного подрядчика. Оформите запрос через эту форму:
